Diagramme Scicos
fr - eng

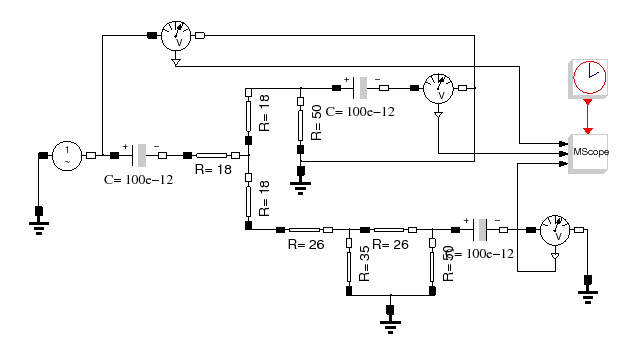

Coupleur/atténuateur résistif

\epsfig{file=atten_diagr.eps,width=400pt}

Module


Contenu

Contexte


//sin wave frequency
freq_sin=2.4e9;
T_sin=1/freq_sin;

//nb of samples per period
Nsampl=50;
Tsampl=T_sin/Nsampl;

//final simulation time
Tfin=10*T_sin

Résultats des oscilloscopes

\begin{figure}\begin{center} \epsfig{file=atten_scope_1.eps,width=330.00pt} \end{center}\end{figure}
Figure : (a)Tension d'entrée, (b)première tension de sortie, (c)deuxième tension de sortie.

Auteurs

A. Layec
