dsm_gauss_diagr

Diagramme Scicos
fr - eng

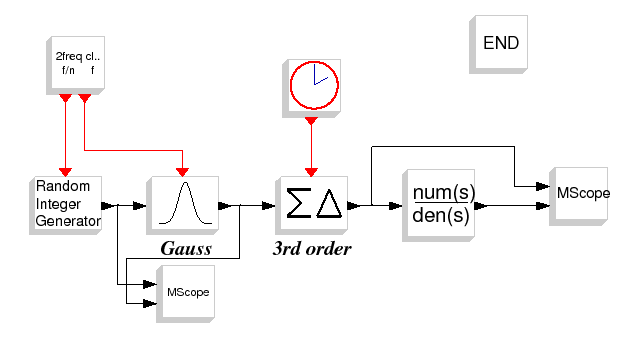

Diagramme intégré d'un modulateur Sigma-Delta

$\epsfig{file=dsm_gauss_diagr.eps,width=400pt}$

Module

Modnum

Contenu

Diagramme intégré d'un modulateur Sigma-Delta

Contexte

M=1
Te=1
Nech=12

order=3
Tsym=Te*Nech

Nsampl=500
Tsampl=Tsym/Nsampl

fc=0.03*(1/Tsampl)
eps=0.7
tau=1/(2*%pi*fc)

Tfin=8*Tsym

Résultats des oscilloscopes

$\begin{figure}\begin{center} \epsfig{file=dsm_gauss_scope_1.eps,width=330.00pt} \end{center}\end{figure}$

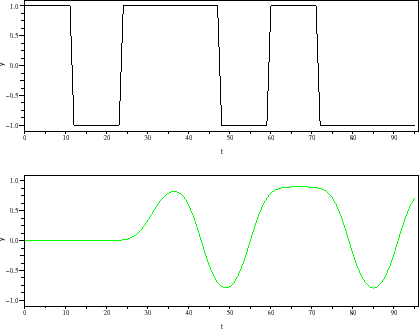

Figure : (a)Symbole d'entrée; (b)Symbole d'entrée filtré

$\begin{figure}\begin{center} \epsfig{file=dsm_gauss_scope_2.eps,width=330.00pt} \end{center}\end{figure}$

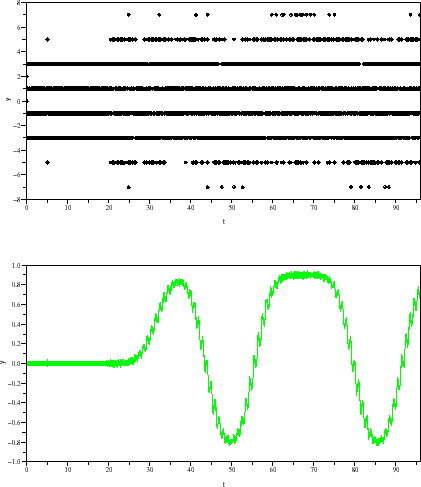

Figure : (a)Sortie du modulateur Sigma-Delta; (b)Symbole de sortie filtré

Blocs utilisés

Voir aussi

Auteurs

A. Layec
