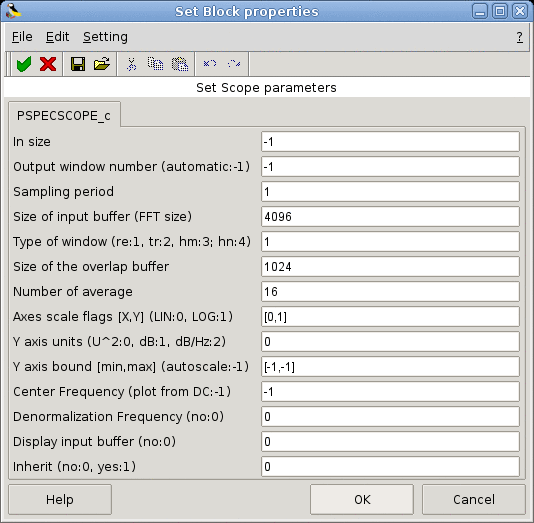

Bloc analyseur de spectre
- In size
Entier. Définit la taille du port régulier d'entrée.
Propriétés : Type 'vec' de taille 1.
- Output window number (automatic:-1)
Entier. Le numéro de la fenêtre graphique utilisée pour l'affichage.
Si la valeur par défaut est utilisée alors l'oscilloscope définit tout seul un numéro de fenêtre.
Propriétés : Type 'vec' de taille 1.
- Sampling period
Scalaire. La valeur de la période d'échantillonnage.
Cette valeur est utilisée sur l'axe des x pour afficher correctement l'échelle de fréquence.
Si la valeur par défaut est utilisée, les limites de l'axe X seront [0;0.5].
Propriétés : Type 'vec' de taille 1.
- Size of input buffer (FFT size)
Entier. Ce paramètre définit la taille totale de la fenêtre à afficher en nombre d'échantillons et aussi la taille de la FFT.
Propriétés : Type 'vec' de taille 1.
- Type of window (re:1, tr:2, hm:3; hn:4)
Entier. Ce paramètre est utilisé pour fenestrer les résulats de la FFT.
Propriétés : Type 'vec' de taille 1.
Les choix possibles sont :
- 1
Fenêtre rectangulaire.
- 2
Fenêtre triangulaire.
- 3
Fenêtre de Hamming.
- 4
Fenêtre Hanning.
- Size of the overlap buffer
Entier. Définit la taille de l'empiétement. Cela donne le décalage entre chaque fenêtre de donnée.
Cette valeur doit être inférieure ou égale à la taille de la FFT.
Propriétés : Type 'vec' de taille 1.
- Number of average
Entier. Définit le nombre de moyennes avant d'afficher les résultats de la FFT.
Propriétés : Type 'vec' de taille 1.
- Axes scale flags [X,Y] (LIN:0, LOG:1)
Vecteur de 2 entiers. Définit l'échelle de l'axe des X et des Y (linéaire ou logarithmique).
Le premier entier est pour l'axe X et le deuxième pour l'axe Y.
Propriétés : Type 'vec' de taille -1.
- Y axis units (U^2:0, dB:1)
Entier. Ce paramètre définit les unités de l'axe des Y.
Propriétés : Type 'vec' de taille 1.
- 0
La densité spectrale de puissance est exprimée suivant la racine carré de l'unité de la donnée d'entrée.
- 1
La densité spectrale de puissance est exprimée en dB.
- Y axis bound [min,max] (autoscale:-1)
Vecteur de 2 réels. Définit les limites de l'axe des Y de l'oscilloscope.
Si la valeur par défaut est utilisée, l'oscilloscope définit automatiquement les limites de l'axe Y.
Propriétés : Type 'vec' de taille -1.
- Center Frequency (plot from DC:-1)
Scalaire. Définit le centre (en frequence) de la fenêtre à afficher.
Si la valeur par défaut est utilisée, le resultat est affiché à partir du premier échantillon du buffer de la FFT.
Propriétés : Type 'vec' de taille 1.
- Denormalization Frequency (no:0)
Scalaire. Définit un facteur de dénormalisation pour l'échelle de fréquence de l'axe des X.
Propriétés : Type 'vec' de taille 1.
- Display input buffer (no:0)
Entier. (PAS ENCORE IMPLEMENTE). Avec ce paramètre, on peut afficher le buffer d'entrée avant le calcul de la FFT.
Propriétés : Type 'vec' de taille 1.
- Inherit (no:0, yes:1)
Entier. Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.
- toujours actif: non
- direct-feedthrough: oui
- détection de passage à zéro: non
- mode: non
- entrée régulières:
- port 1 : taille [-1,1] / type 1
- nombre des entrées évènementielles: 1
- nombre des sorties évènementielles: 0
- possède un état continu: non
- possède un état discret: oui
- possède un état objet: non
- nom de la fonction de calcul: pspec_scope
- MODNUMCOS/macros/scicos_blocks/Sinks/PSPECSCOPE_c.sci [voir code]
- MODNUMCOS/routines/sinks/pspec_scope.c (Type 4) [voir code]
INRIA Alan Layec
