Bloc oscilloscope vectoriel XY

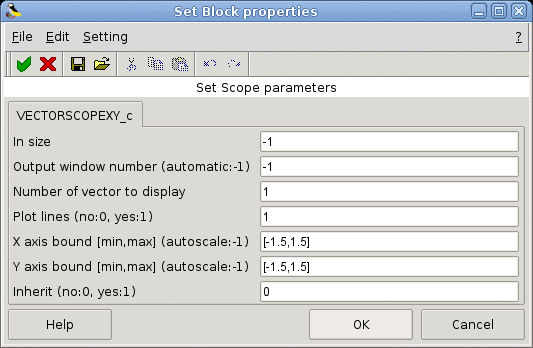

- In size
Entier. Définit la taille du port régulier d'entrée.
Propriétés : Type 'vec' de taille 1.
- Output window number (automatic:-1)
Entier. Le numéro de la fenêtre graphique utilisée pour l'affichage.
Si la valeur par défaut est utilisée alors l'oscilloscope définit tout seul un numéro de fenêtre.
If default value is used, the scope automatically defines the output window number.
Propriétés : Type 'vec' de taille 1.
- Number of vector to display
Entier. Donne le nombre de vecteurs à afficher.
Chaque vecteur aura une couleur différente dans la fenêtre de l'oscilloscope.
Propriétés : Type 'vec' de taille 1.
- Plot lines (no:0, yes:1)
Entier. Ce paramètre peut-être utilisé pour afficher correctement le diagramme de la constellation est utilisant le choix 0.
Propriétés : Type 'vec' de taille 1.
- X axis bound [min,max] (autoscale:-1)
Vecteur de 2 réels. Définit les limites de l'oscilloscope de l'axe des X.
Si la valeur par défaut est utilisée, l'oscilloscope définit automatiquement les limites de l'axe X.
Propriétés : Type 'vec' de taille -1.
- Y axis bound [min,max] (autoscale:-1)
Vecteur de 2 réels. Définit les limites de l'oscilloscope de l'axe des Y.
Si la valeur par défaut est utilisée, l'oscilloscope définit automatiquement les limites de l'axe Y.
Propriétés : Type 'vec' de taille -1.
- Inherit (no:0, yes:1)
Entier. Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.
- toujours actif: non
- direct-feedthrough: oui
- détection de passage à zéro: non
- mode: non
- entrée régulières:
- port 1 : taille [-1,1] / type 1
- port 2 : taille [-1,1] / type 1
- nombre des entrées évènementielles: 1
- nombre des sorties évènementielles: 0
- possède un état continu: non
- possède un état discret: oui
- possède un état objet: non
- nom de la fonction de calcul: vectorscopexy41
- MODNUMCOS/macros/scicos_blocks/Sinks/VECTORSCOPEXY_c.sci [voir code]
- MODNUMCOS/routines/sinks/vectorscopexy41.c (Type 4) [voir code]
INRIA Alan Layec
