Bloc oscilloscope vectoriel

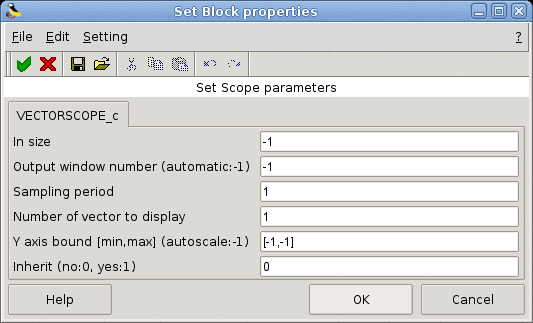

- In size
Entier. Définit la taille du port régulier d'entrée.
Propriétés : Type 'vec' de taille 1.
- Output window number (automatic:-1)
Entier. Le numéro de la fenêtre graphique utilisée pour l'affichage.
Si la valeur par défaut est utilisée alors l'oscilloscope définit tout seul un numéro de fenêtre.
Propriétés : Type 'vec' de taille 1.
- Sampling period
Scalaire. La valeur de la période d'échantillonnage.
Cette valeur est utilisée sur l'axe des x pour afficher correctement l'échelle de temps.
Propriétés : Type 'vec' de taille 1.
- Number of vector to display
Entier. Donne le nombre de vecteurs à afficher.
Chaque vecteur aura une couleur différente dans la fenêtre de l'oscilloscope.
Propriétés : Type 'vec' de taille 1.
- Y axis bound [min,max] (autoscale:-1)
Vecteur de 2 réels. Définit les limites de l'oscilloscope de l'axe des Y.
Si la valeur par défaut est utilisée, l'oscilloscope définit automatiquement les limites de l'axe Y.
Propriétés : Type 'vec' de taille -1.
- Inherit (no:0, yes:1)
Entier. Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.
- toujours actif: non
- direct-feedthrough: oui
- détection de passage à zéro: non
- mode: non
- entrée régulières:
- port 1 : taille [-1,1] / type 1
- nombre des entrées évènementielles: 1
- nombre des sorties évènementielles: 0
- possède un état continu: non
- possède un état discret: oui
- possède un état objet: non
- nom de la fonction de calcul: vectorscope41
- MODNUMCOS/macros/scicos_blocks/Sinks/VECTORSCOPE_c.sci [voir code]
- MODNUMCOS/routines/sinks/vectorscope41.c (Type 4) [voir code]
INRIA Alan Layec
- LARY_CR: Software package for the Analysis of Cardio Vascular and Respiratory Rhythms, in the SCILAB_SCICOS environment. Available : http://www.inria.fr/rrrt/rt-0259.html
