Bloc Oscillateur Contrôlé en Tension (ancien bloc)
C'est un ancien bloc. Veuillez utiliser le bloc VCO_c.

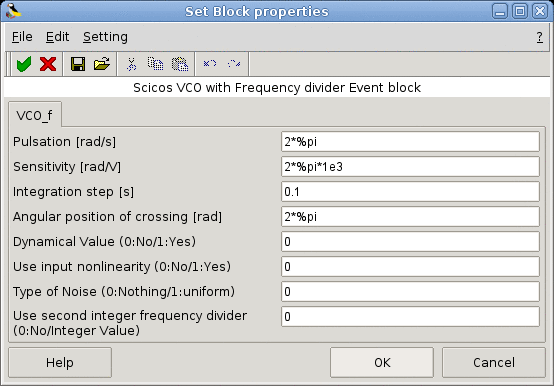

- Pulsation [rad/s]
Type 'vec' de taille -1. La pulsation libre.
- Sensitivity [rad/V]
Type 'vec' de taille -1. La sensibilité linéaire.
- Integration step [s]
Type 'vec' de taille 1. Le pas temporel d'intégration.
- Angular position of crossing [rad]
Type 'vec' de taille 1. La position angulaire à détecter pour la génération d'évènement.
- Dynamical Value(0:No/1:Yes)
Type 'vec' de taille 1. Permet un second port régulier qui correspond à la valeur dynamique du diviseur.

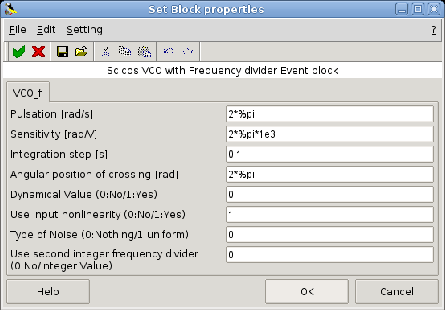

- Use input nonlinearity(0:No/1:Yes)
Type 'vec' de taille 1. Permet une caractéristique tension/fréquence non-linéaire statique.
Si mis à 1
- Gain
Gain of nonlinear function
Propriétés : Type vec de taille 1.
- Coefficient
Coefficient of nonlinear function
Propriétés : Type vec de taille 1.
- Plot non linearity (0=No) ?
Plot nonlinearity function in scilab window
Propriétés : Type vec de taille 1.

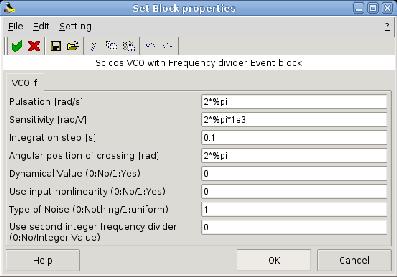

- Type of Noise (0:Nothing/1:uniform)
Type 'vec' de taille 1. Permet d'ajouter un bruit blanc gaussien sur la tension d'entrée.
Si mis à 1
- Mean [rad/v]
Mean of white noise source
Propriétés : Type vec de taille 1.
- Variance [rad/v]
Variance of white noise source
Propriétés : Type vec de taille 1.
- Use second integer frequency divider(0:No/Integer Value)
Type 'vec' de taille 1. Active un second port événementiel de sortie qui correspond au deuxième diviseur de fréquence.
- toujours actif: non
- direct-feedthrough: non
- détection de passage à zéro: non
- mode: non
- entrée régulières:
- port 1 : taille [1,1] / type 1
- sorties régulières:
- port 1 : taille [1,1] / type 1
- nombre des entrées évènementielles: 1
- nombre des sorties évènementielles: 1
- possède un état continu: non
- possède un état discret: oui
- possède un état objet: non
- nom de la fonction de calcul: vco
- MODNUMCOS/macros/scicos_blocks/Old/VCO_f.sci [voir code]
