Bloc Scicos
fr - eng


Bloc fonction logistique

\epsfig{file=LOGISTIQUE_f.eps,height=90pt}

Contenu

Palette

Description

Ce bloc réalise la fonction non-linéaire suivante :

\begin{eqnarray} y=f\left(u\right)=4\;R\;u(1-u) \end{eqnarray}


où R est un vecteur de paramètres (le premier port d'entrée régulier), u un vecteur d'entrée (le deuxième port régulier) et y le vecteur des sorties. Le tracé paramétré en fonction de R est montré Fig.1.
\begin{figure}\centering \scalebox{0.6}{% \input{logistic_fig.pstex_t}} \end{figure}

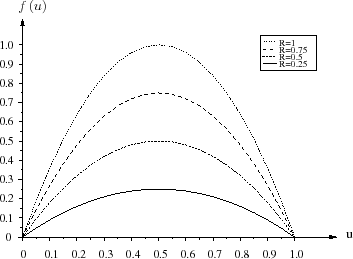

Figure 1: La fonction logistique pour R[0.25;0.5;0.75;1]

NB : Ce bloc n'a pas de boîte de dialogue.

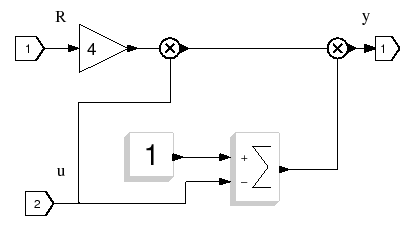

Modèle équivalent en blocs de base

\epsfig{file=LOGISTIQUE_f_sbeq.eps,height=5cm}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec
