Oscillateur Contrôlé en Tension continu

\epsfig{file=scicos_vco_diagr.eps,height=9cm}

Module


Contenu

Description

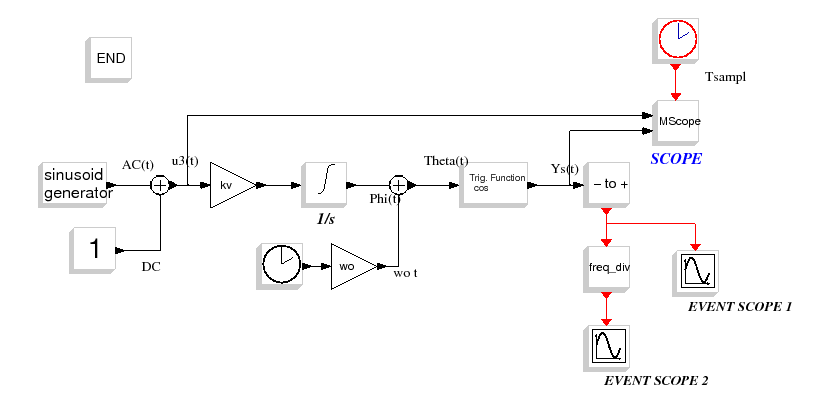

Ce diagramme représente un modèle continu boucle ouverte d'un oscillateur contrôlé en tension (OCT).
La tension de sortie de l'oscillateur est décrite par la formule suivante :

\begin{eqnarray} y_{\rm {s}}\left(t\right)=\cos \left[\left(\omega_{0}t\right)+\int^{t}_{0} k_{\rm {v}} u_{3}\left(\tau\right)d\tau\right], \end{eqnarray}


avec $ \omega_{0}$ la pulsation libre de l'oscillateur, $ k_{\rm {v}}$ la sensibilité linéaire (exprimée en rad/s) et $ u_{3}$ la tension de commande.
L'intégration de la tension de commande et la détection des passages à zéro sont ici réalisées respectivement par le bloc "integral" et le bloc "-to+" de Scicos, qui utilisent le solveur d'équations différentielles ordinaires (ODE) explicite "lsoda" ou le solveur d'équations différentielles algébriques (EDA) implicite "daskr".

Contexte


Fo     = 10e6
To     = 1/Fo
wo     = 2*%pi*Fo
alpha  = 60e6
kv     = 60e6
j_vco  = 100e6
N      = 3
Nsampl = 80
Tsampl = To/Nsampl
Fsampl = 1/Tsampl
Tfin   = 15*To

Résultats des oscilloscopes

\begin{figure}\begin{center} \epsfig{file=scicos_vco_scope_1.eps,width=330.00pt} \end{center}\end{figure}

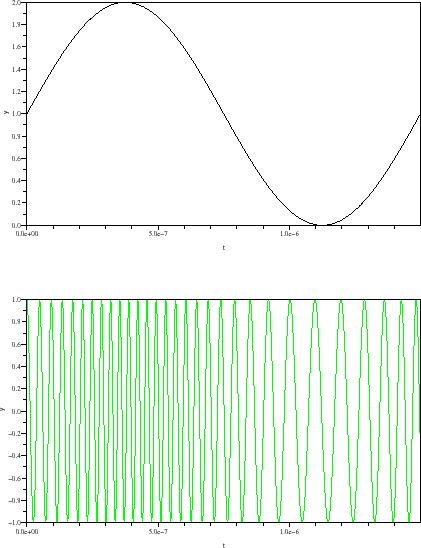

Figure : Tension d'entrée et de sortie du VCO

\begin{figure}\begin{center} \epsfig{file=scicos_vco_scope_2.eps,width=330.00pt} \end{center}\end{figure}

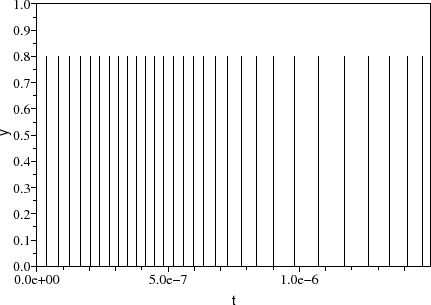

Figure : Evenements générés par le bloc - to +

\begin{figure}\begin{center} \epsfig{file=scicos_vco_scope_3.eps,width=330.00pt} \end{center}\end{figure}

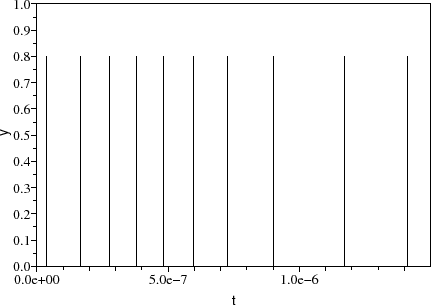

Figure : Evenements générés par le diviseur de fréquence

Voir aussi

Auteurs

A. Layec
