Oscillateur Contrôlé en Tension discret

\epsfig{file=discr_vco_diagr.eps,height=10cm}

Module


Contenu

Description

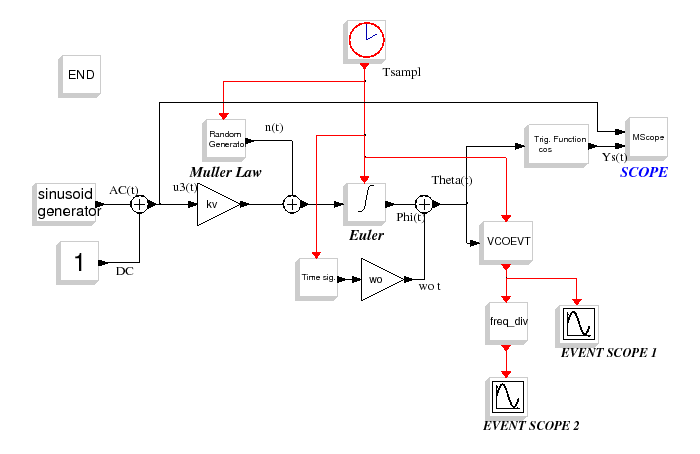

Ce diagramme est un modèle boucle ouverte d'un Oscillateur Contrôlé en Tension.
La tension régulière de sortie peut-être décrite par cette équation continue :

\begin{eqnarray} y_{s}\left(t\right)=\cos \left[\left(\omega_{0}t\right)+\int^{t}_{0} k_{v} u_{3}\left(\tau\right)+n(\tau)d\tau\right] \end{eqnarray}


Le bruit ajouté à la tension d'accord est un bruit blanc gaussien.
L'intégration temporelle de la tension d'entrée est réalisée avec le bloc "EULERINTEGRAL" qui utilise la méthode discrète Euler arrière et le bloc "VCOEVT" qui produit des événements correspondant aux passages à zéro de l'onde de sortie en utilisant une méthode discrète de détection.

Contexte


Fo     = 10e6
To     = 1/Fo
wo     = 2*%pi*Fo
alpha  = 60e6
kv     = 60e6
j_vco  = 100e6
N      = 3
Nsampl = 80
Tsampl = To/Nsampl
Fsampl = 1/Tsampl
Tfin   = 15*To

Résultats des oscilloscopes

\begin{figure}\begin{center} \epsfig{file=discr_vco_scope_1.eps,width=330.00pt} \end{center}\end{figure}

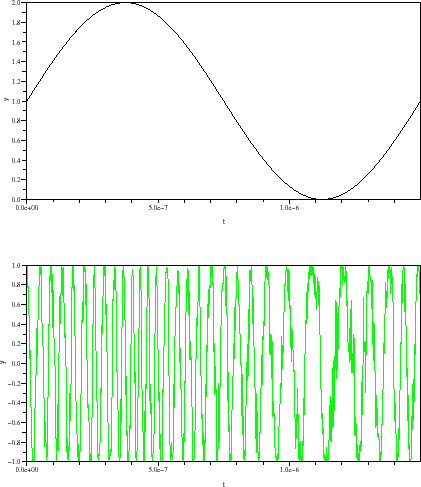

Figure : Tension d'entrée et de sortie du VCO

\begin{figure}\begin{center} \epsfig{file=discr_vco_scope_2.eps,width=330.00pt} \end{center}\end{figure}

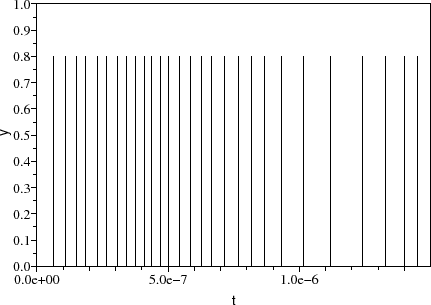

Figure : Evènements générés par le bloc VCOEVT

\begin{figure}\begin{center} \epsfig{file=discr_vco_scope_3.eps,width=330.00pt} \end{center}\end{figure}
Figure : Evènements générés par le diviseur de fréquence

Blocs utilisés

Voir aussi

Auteurs

A. Layec
