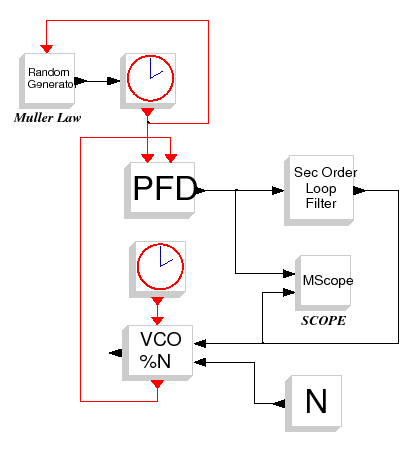

Diagramme intégré d'un synthétiseur de fréquence à rapport de division entier N

$\epsfig{file=synthe_int_diagr.eps,height=10cm}$

Module

Modnum

Contenu

Diagramme intégré d'un synthétiseur de fréquence à rapport de division entier N

Contexte

F_cpf = 20e6;
T_cpf = 1/F_cpf;
sig_ref=(2*%pi*0.2/100)

Fo = 2.045e9;
To = 1 / Fo;
wo=2*%pi * Fo;
kv = 100.5e6;
alpha=6.91e9;
beta2=0.15;
j_vco=1e6;

Fd=2.5e9;
N=int(Fd/F_cpf)

Nsampl = 2;
Tsampl = T_cpf/(Nsampl);
Fsampl = 1 / Tsampl;

Icp = 5e-3;
Ileak=1e-6;
Ileak_sig=1e-12;
fn=F_cpf/180;
phi=%pi/4;

Tfin=0.8e3*T_cpf

Résultats des oscilloscopes

$\begin{figure}\begin{center} \epsfig{file=synthe_int_scope_1.eps,width=330.00pt} \end{center}\end{figure}$

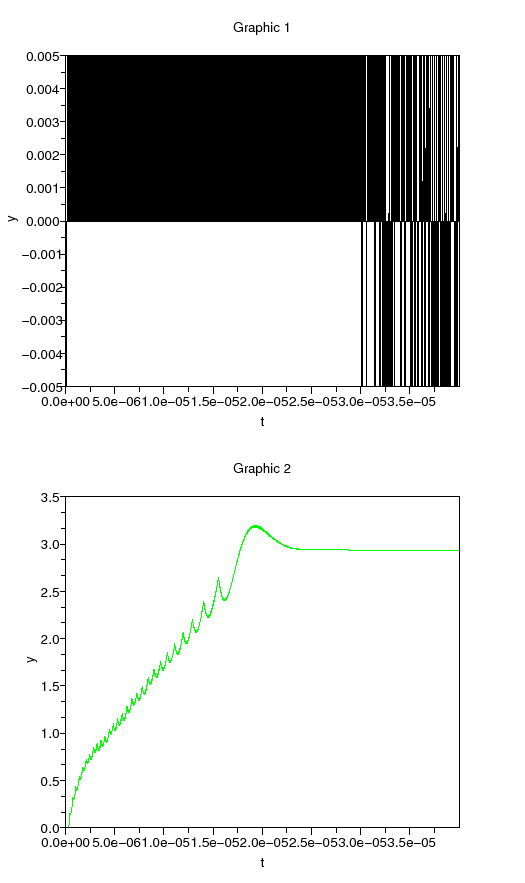

Figure : Formes temporelles :(a)Courant de sortie de la pompe de charge; (b)Tension de commande de l'OCT

$\begin{figure}\begin{center} \epsfig{file=synthe_int_scope_2.eps,width=330.00pt} \end{center}\end{figure}$

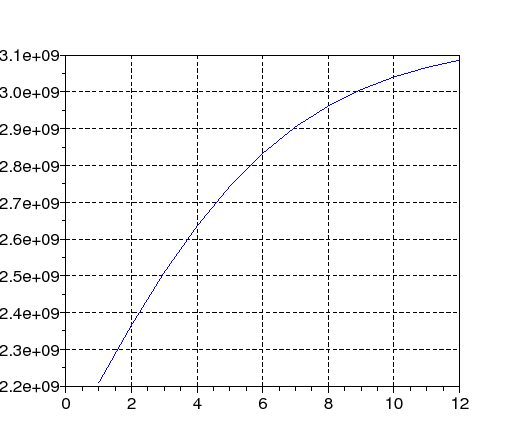

Figure : Caractéristique non-linéaire tension/fréquence de l'OCT

$\begin{figure}\begin{center} \epsfig{file=synthe_int_scope_3.eps,width=330.00pt} \end{center}\end{figure}$

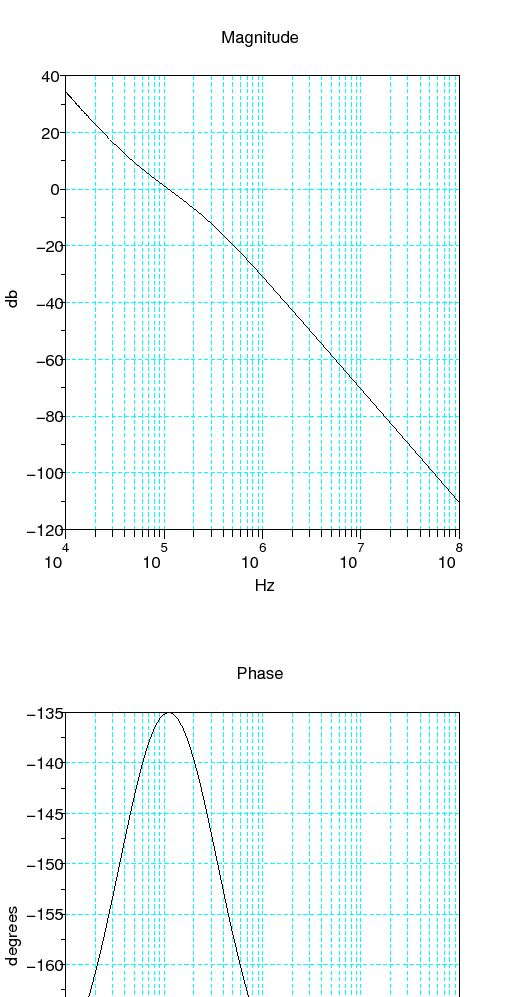

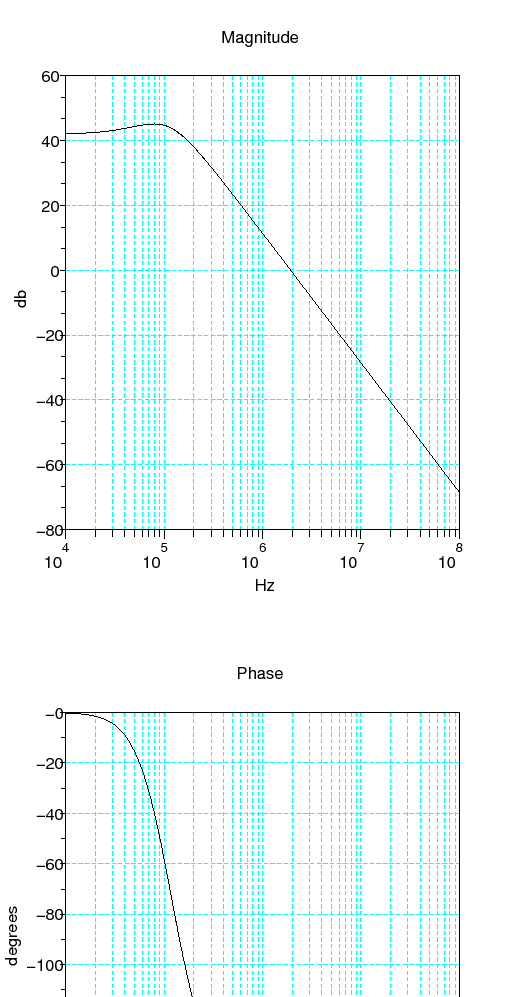

Figure : Fonction de transfert en boucle ouverte

$\begin{figure}\begin{center} \epsfig{file=synthe_int_scope_4.eps,width=330.00pt} \end{center}\end{figure}$

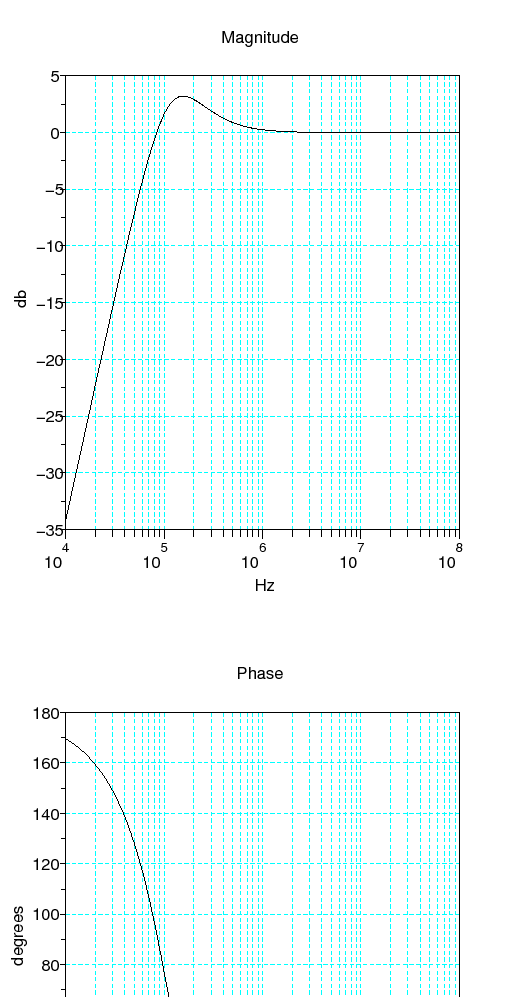

Figure : Fonction de transfert en boucle fermée

$\begin{figure}\begin{center} \epsfig{file=synthe_int_scope_5.eps,width=330.00pt} \end{center}\end{figure}$

Figure : Fonction de transfert en boucle fermée en modulation de fréquence
