chua_masque_diagr

Diagramme Scicos
fr - eng

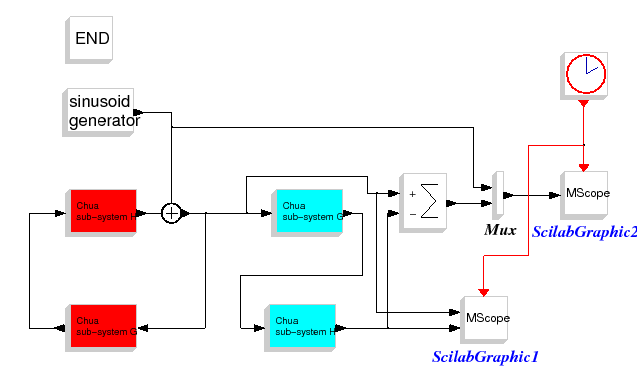

Technique de masquage chaotique basée sur le circuit de Chua

$\epsfig{file=chua_masque_diagr.eps,width=400pt}$

Module

Modnum

Contenu

Technique de masquage chaotique basée sur le circuit de Chua

Contexte

Tsampl = 10e-3
Tfin = 55.5
m0=-8/7
m1=-5/7
ci_master=[1.6;0;-1.6]
ci_slave=[0;0;0]
ampl=1e-6
T=4

Résultats des oscilloscopes

$\begin{figure}\begin{center} \epsfig{file=chua_masque_scope_1.eps,width=330.00pt} \end{center}\end{figure}$

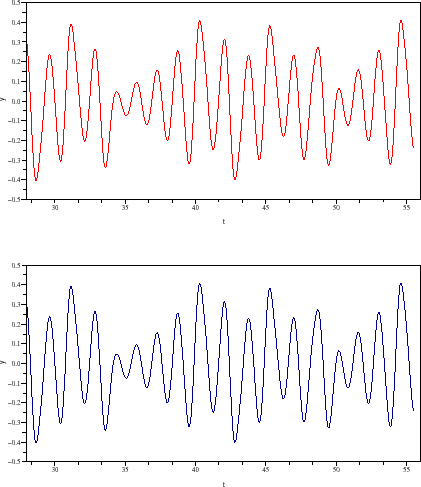

Figure : (a) ligne rouge: sortie du système maitre; ligne bleue: sortie du système esclave

$\begin{figure}\begin{center} \epsfig{file=chua_masque_scope_2.eps,width=330.00pt} \end{center}\end{figure}$

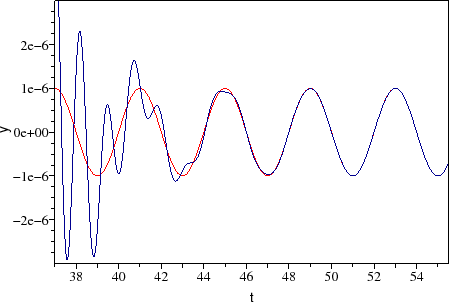

Figure : (b) ligne rouge: message d'entrée du système maitre; ligne bleue: message de sortie du système esclave

Blocs utilisés

Voir aussi

Auteurs

A. Layec
