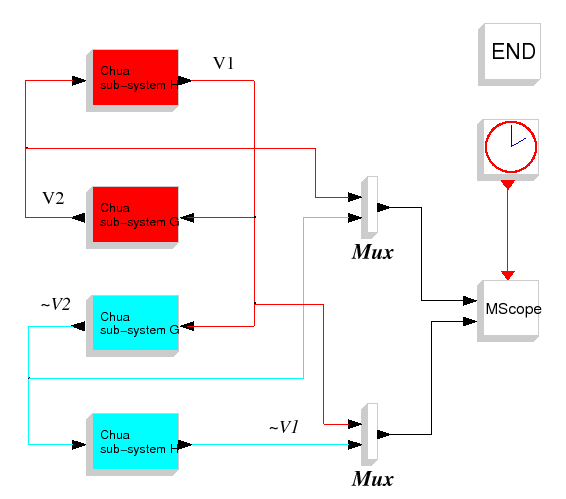

Ce diagramme propose la simulation d'une synchronisation maître-esclave d'un système chaotique
par la décomposition en sous-systèmes du circuit de Chua.

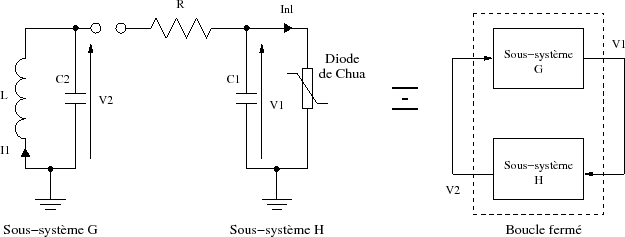

Le circuit de Chua, montré à la Fig.1 peut-être décomposé en deux sous-systèmes G et H :
En faisant cette décomposition, le circuit peut donc être représenté par un
système en boucle fermée.

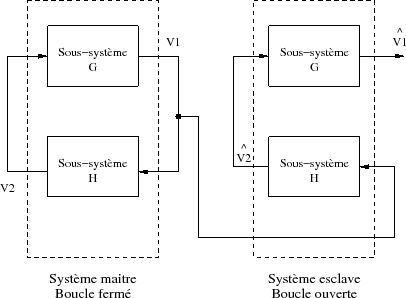

La synchronisation du circuit de Chua se fait en construisant un système esclave en boucle ouverte à partir des deux sous-systèmes G et H, tel que montré Fig. 2.
//**coef of chua's function**// m0 = -8/7 m1 = -5/7 //**init. conditions of state variables**// ci_master = [1.6;0;-1.6] ci_slave = [0;0;0] //**sampling period**// Tsampl = 1e-2 //**final time simulation**// Tfin = 30
