qam_seq_diagr

Diagramme Scicos
fr - eng

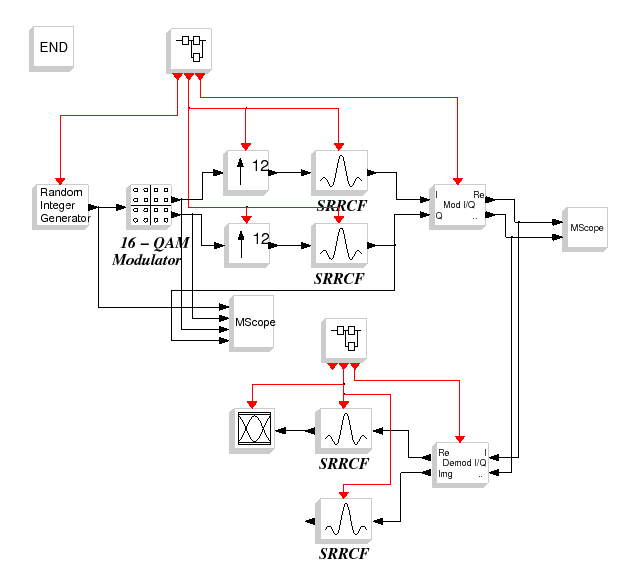

Diagramme éclaté d'une chaine de transmission 16-MAQ 'sample-based'

$\epsfig{file=qam_seq_diagr.eps,width=400pt}$

Module

Modnum

Contenu

Diagramme éclaté d'une chaine de transmission 16-MAQ 'sample-based'

Contexte

Tsymbole = 0.1
Nech     = 12
Tech     = Tsymbole /Nech
Nsampl   = 20
Tsampl   = Tech/Nsampl

nb_coef  = 127
r        = 0.35

wo       = 2*%pi/(Tsymbole/20)
Tfin     = 300*Tsymbole

Résultats des oscilloscopes

$\begin{figure}\begin{center} \epsfig{file=qam_seq_scope_1.eps,width=330.00pt} \end{center}\end{figure}$

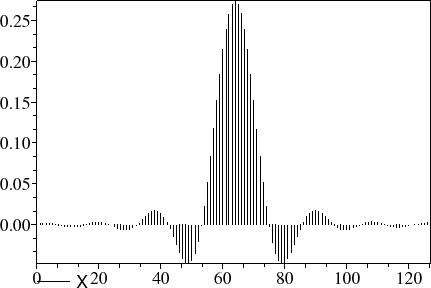

Figure : Réponse impulsionnelle du filtre

$\begin{figure}\begin{center} \epsfig{file=qam_seq_scope_2.eps,width=330.00pt} \end{center}\end{figure}$

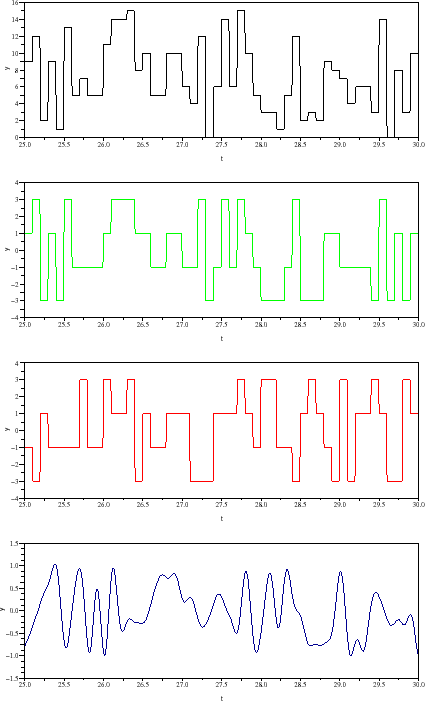

Figure : Formes temporelles. (a) Symbole émis;(b)/(c) Symbole modulé;(d) Symbole émis filtré

$\begin{figure}\begin{center} \epsfig{file=qam_seq_scope_3.eps,width=330.00pt} \end{center}\end{figure}$

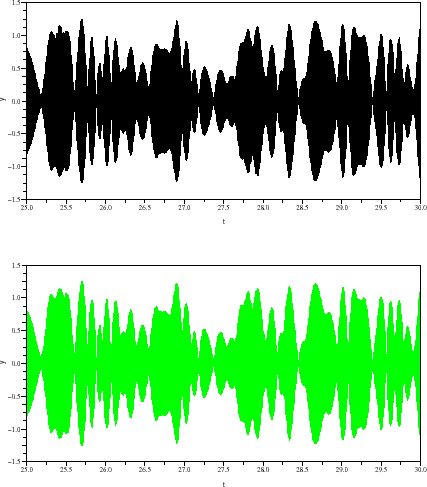

Figure : Porteuses de sortie

$\begin{figure}\begin{center} \epsfig{file=qam_seq_scope_4.eps,width=330.00pt} \end{center}\end{figure}$

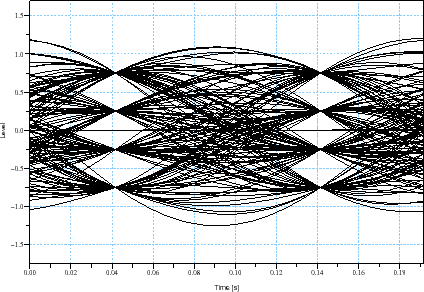

Figure : Diagramme de l'oeil du symbole reçu

Blocs utilisés

Auteurs

A. Layec
