DEMODGEN

Bloc Scicos
fr - eng

Bloc démodulateur de symbole générique

$\epsfig{file=DEMODGEN_c.eps,height=90pt}$

Ce bloc est un démodulateur de symboles générique qui va de paire avec le bloc MODGEN_c.

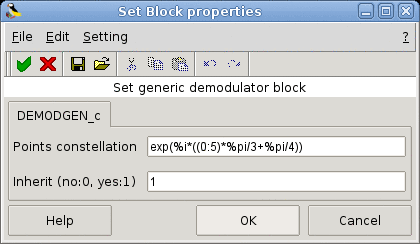

$\begin{figure}\begin{center} \epsfig{file=DEMODGEN_c_gui.eps,width=270pt} \end{center}\end{figure}$

Points constellation
Ce paramètre définit les valeurs des symboles dans le plan I/Q. Le vecteur utilisé doit être soit un vecteur de nombre complexes de taille [1 m], avec m le nombre de symboles ou alors un vecteur nombres réels de taille [2 m] avec la première ligne qui définit les valeurs sur l'axe I et la deuxième les valeurs sur l'axe Q.
Propriétés : Type 'vec' de taille -1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [-1,1] / type 1
- port 2 : taille [-1,1] / type 1
sorties régulières:
- port 1 : taille [-1,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: demodgen

INRIA Alan Layec
