DEMODPSK

Bloc Scicos
fr - eng

Bloc de démodulation par états de phase M-aires

$\epsfig{file=DEMODPSK_f.eps,height=117pt}$

Contenu

Bloc de démodulation par états de phase M-aires

Ce démodulateur M-PSK prend en entrée deux composantes [I;Q] (respectivement [u1;u2]) en valeurs réelles et calcule un numéro symbole en valeur entière en accord avec le bloc modulateur M-PSK. La phase est évaluée avec l'équation :

$\begin{eqnarray} \varphi_{demod}&=&\arctan\left(\frac{-u_{2}}{u_{1}}\right) \end{eqnarray}$

et le bloc calcule la valeur entière de sortie avec la formule :

$\begin{eqnarray} y&=&(int)\frac{\varphi_{demod}M}{2\pi} \end{eqnarray}$

où M est le nombre d'états.

Boîte de dialogue

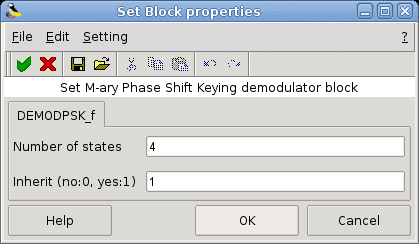

$\begin{figure}\begin{center} \epsfig{file=DEMODPSK_f_gui.eps,width=270pt} \end{center}\end{figure}$

Number of states
Nombre d'états de la modulation.
Propriétés : Type 'vec' de taille 1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [1,1] / type 1
- port 2 : taille [1,1] / type 1
sorties régulières:
- port 1 : taille [1,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: demodpsk

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/Communication/DEMODPSK_f.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/communication/demodpsk.c (Type 4) [voir code]
