DEMODQAM

Bloc Scicos
fr - eng

Bloc démodulateur de Modulation d'Amplitude en Quadrature

$\epsfig{file=DEMODQAM_f.eps,height=117pt}$

Contenu

Bloc démodulateur de Modulation d'Amplitude en Quadrature

Le bloc démodulateur M-QAM fonctionne de paire avec le bloc modulateur M-QAM. Pour fonctionner correctement, les valeurs en entrée de ce bloc doivent être entières, comme définies à la sortie du bloc modulateur. Le paramètre 'Number of states' de la boîte de dialogue, qui définit le nombre d'états de la modulation, doit être calculé avec la formule :

$\begin{eqnarray} M=2^{k} \end{eqnarray}$

avec k un nombre entier pair.

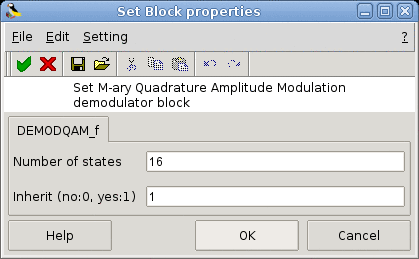

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=DEMODQAM_f_gui.eps,width=270pt} \end{center}\end{figure}$

Number of states
Le nombre d'états de la modulation.
Propriétés : Type 'vec' de taille 1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [1,1] / type 1
- port 2 : taille [1,1] / type 1
sorties régulières:
- port 1 : taille [1,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: demodqam

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/Communication/DEMODQAM_f.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/communication/demodqam.c (Type 4) [voir code]

Voir aussi

Auteurs

IRCOM Group Alan Layec
