MODQAM

Bloc Scicos
fr - eng

Bloc modulateur de Modulation d'Amplitude en Quadrature

$\epsfig{file=MODQAM_f.eps,height=117pt}$

Contenu

Bloc modulateur de Modulation d'Amplitude en Quadrature

Ce bloc modulateur M-QAM calcule une constellation rectangulaire de composantes symbole I/Q à partir de valeurs entières non-signées données par l'entrée régulière et définies dans l'intervalle ]0;M-1]. M est le paramètre de la boîte de dialogue 'Number of states'. Ce paramètre doit être un entier calculé par :

$\begin{eqnarray} M=2^{k} \end{eqnarray}$

où M est le nombre désiré d'états de la modulation et k un nombre entier pair. Les valeurs produites en sortie ne sont pas normalisées. Par exemple, pour une modulation 16-QAM, ce bloc donne la constellation suivante :

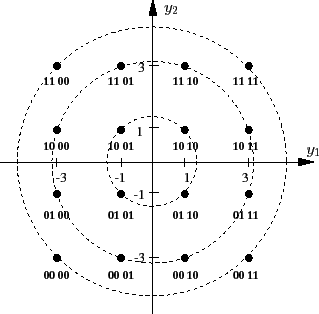

$\begin{figure}\centering \scalebox{0.6}{% \input{constel_qam_ex.pstex_t}} \end{figure}$

Figure 1: Constellation 16-QAM

Boîte de dialogue

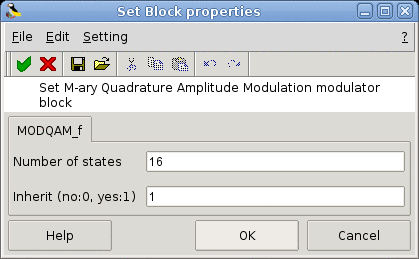

$\begin{figure}\begin{center} \epsfig{file=MODQAM_f_gui.eps,width=270pt} \end{center}\end{figure}$

Number of states
Le nombre d'états de la modulation.
Type 'vec' de taille 1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Type 'vec' de taille 1.

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [1,1] / type 1
sorties régulières:
- port 1 : taille [1,1] / type 1
- port 2 : taille [1,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: modqam

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/Communication/MODQAM_f.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/communication/modqam.c (Type 4) [voir code]

Voir aussi

Auteurs

IRCOM Group Alan Layec
