MODGEN

Bloc Scicos
fr - eng

Bloc modulateur de symbole générique

$\epsfig{file=MODGEN_c.eps,height=90pt}$

Ce bloc est un modulateur de symboles générique.
Des constellation arbitraires peuvent être réalisées en renseignant le paramètre 'Points constellation' avec un vecteur de nombres complexes.
La démodulation peut être réalisée avec le bloc DEMODGEN_c.

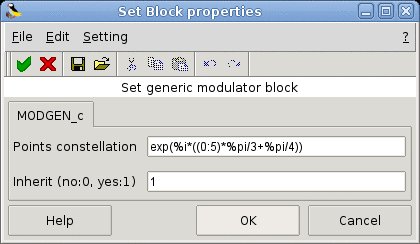

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=MODGEN_c_gui.eps,width=270pt} \end{center}\end{figure}$

Points constellation
Ce paramètre définit les valeurs des symboles dans le plan I/Q. Le vecteur utilisé doit être soit un vecteur de nombre complexes de taille [1 m], avec m le nombre de symboles ou alors un vecteur de nombres réels de taille [2 m] avec la première ligne qui définit les valeurs sur l'axe I et la deuxième les valeurs sur l'axe Q.
Propriétés : Type 'vec' de taille -1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [-1,1] / type 1
sorties régulières:
- port 1 : taille [-1,1] / type 1
- port 2 : taille [-1,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: modgen

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/Communication/MODGEN_c.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/communication/modgen.c (Type 4) [voir code]

Voir aussi

Auteurs

INRIA Alan Layec
