Diagramme Scicos
fr - eng


Diagramme éclate d'une chaine de transmission QPSK

\epsfig{file=qpsk_teb_diagr.eps,height=9cm}

Module


Contenu

Description

Ce diagramme est une chaîne de transmission de base composée d'un émetteur, d'un canal et d'un récepteur. Tout est simulé en bande de base.

\begin{figure}\centering
\scalebox{0.6}{%
\input{qpsk_teb_eng.pstex_t}}
\end{figure}

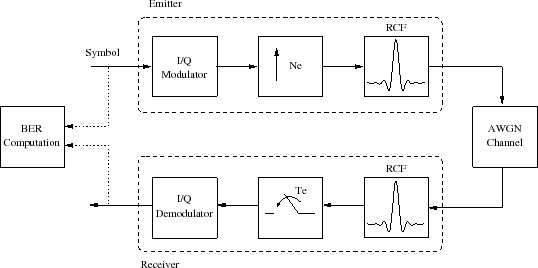

Figure 1: Chaîne de transmission basique.

La modulation utilisée ici est une modulation QPSK. Après un filtre en racine carrée de cosinus surélevé (RCS), un bruit blanc est ajouté aux symboles transmis. Le récepteur utilise aussi un filtre RCS et un integrateur suivi d'un comparateur de signe sont utilisés pour l'étage de prise de décision. Le bloc 'bit error counter block' compare les symboles émis et reçus.

Contexte


Te=0.1;
Nu=350;
Nech=15;
N=Nu*Nech;
Nbit=2;
nb_coef=127;
r=0.35;
fe=Nech;
gain_em=1;
gain_rec=1/Nech;
pulse=filter_tap(1,nb_coef,fe,r,1);
Nb_vec=3;
nb_event=3;
Tfin=Te*Nb_vec*100;
sigma=0.2;

Résultats des oscilloscopes

\begin{figure}\begin{center}
\epsfig{file=qpsk_teb_scope_1.eps,width=330.00pt}
\end{center}\end{figure}
Figure : (a) Diagramme de l'oeil après le canal AWGN.

\begin{figure}\begin{center}
\epsfig{file=qpsk_teb_scope_2.eps,width=330.00pt}
\end{center}\end{figure}

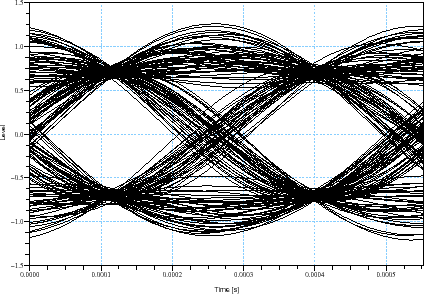

Figure : (b) Diagramme de l'oeil après le filtre de réception.

\begin{figure}\begin{center}
\epsfig{file=qpsk_teb_scope_3.eps,width=330.00pt}
\end{center}\end{figure}

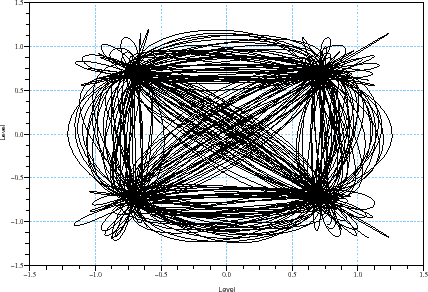

Figure : (c) Constellation après le filtre de réception.

\begin{figure}\begin{center}
\epsfig{file=qpsk_teb_scope_4.eps,width=330.00pt}
\end{center}\end{figure}

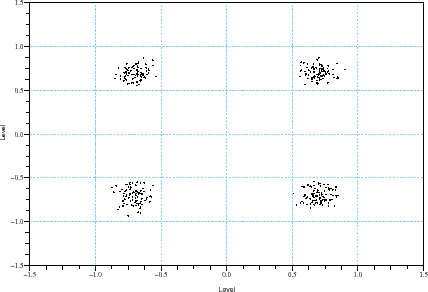

Figure : (d) Constellation à l'instant d'échantillonnage.

\begin{figure}\begin{center}
\epsfig{file=qpsk_teb_scope_5.eps,width=330.00pt}
\end{center}\end{figure}

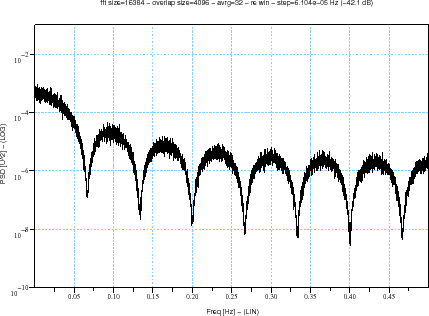

Figure : (e) Spectre du symbole émis.

Blocs utilisés

Auteurs

A. Layec
